아두이노 포텐시오미터 센서 활용(매우쉬움)

728x90
반응형
SMALL

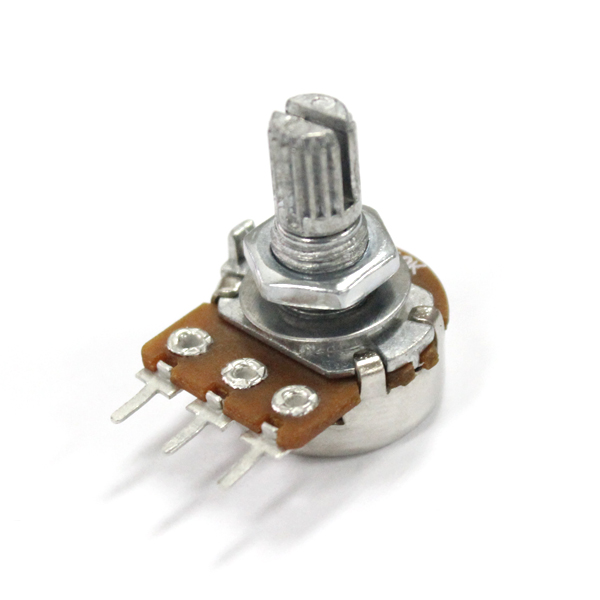

출처: http://www.devicemart.co.kr/goods/view?no=1385277

아두이노 가변 저항 10KΩ

Potentiometer.

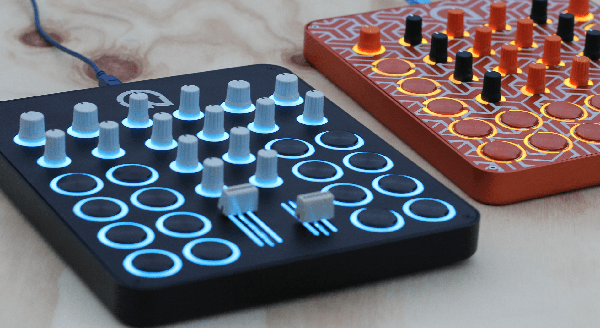

출처: http://www.controllerism.com/umidi-and-other-custom-midi-controllers

대표적으로 음향기기의 볼륨(소리의 크기)를 제어하는 스위치로 많이 사용 되고 있다.

종류별로 다향한 크기와 저항값 그리고 작동 방식에 따라 선형(Linear), 회전형(Rotary), 모터와 연동된 가변저항 등 있다.


코드는 이렇게.

void setup() {
  Serial.begin(9600);
}

void loop() {
  int potentiometer = analogRead(A0);
  Serial.print("potentiometer = ");
  Serial.println(potentiometer);
  float voltage = (potentiometer/1023.0)*5.0;
  Serial.print("voltage = ");
  Serial.println(voltage);
}

짧다. 그러니 직접 쳐보자.(복붙 권장)

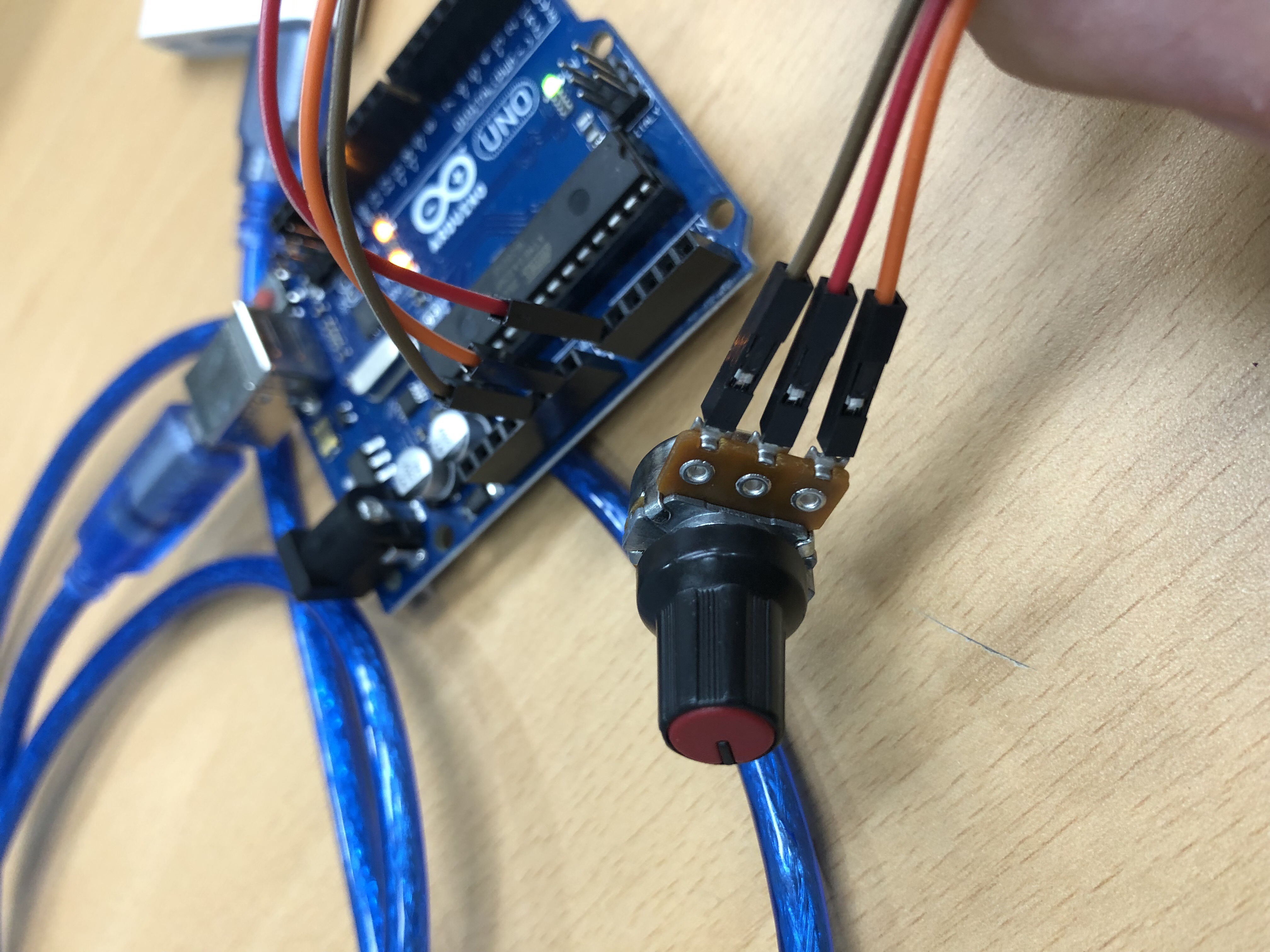

연결후 모습

아두이노와 연결 후 모습이다.

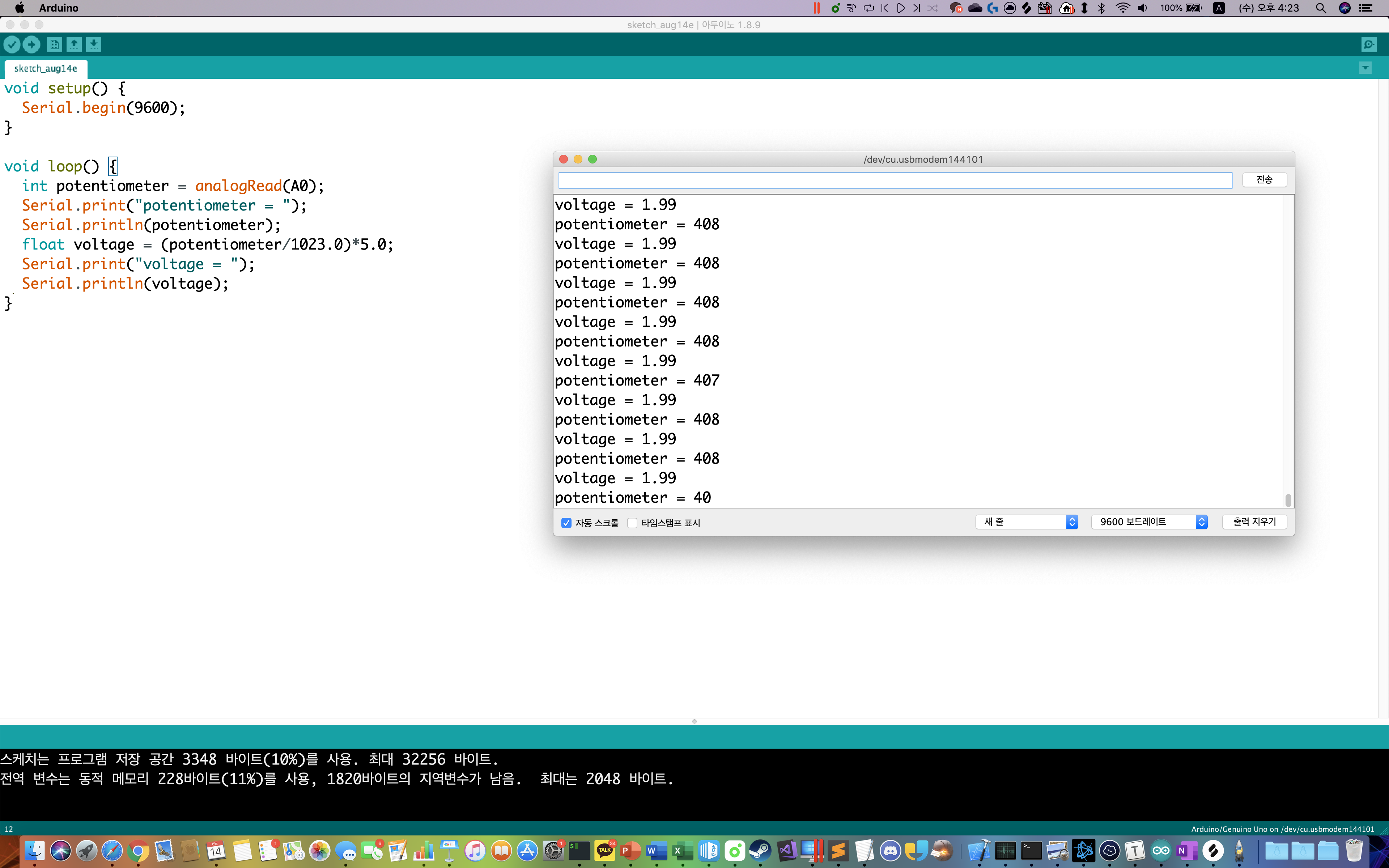

시리얼 모니터를 켰을때 화면 캡쳐

값은 0부터 1023까지 조절할 수 있다. 0은 0V, 5V는 1023



화질 구지.

돌렸을때 값이 0에서 1023으로 바뀌는 것을 확인 할 수 있다. 0V~5V로도 바뀌는것도 동시에 확인 가능하다.


가변저항 (포텐시오미터) 실습을 해보았다.

코드가 매우 짧아 포텐 터진다.

얼른 부품 사서 실습해보자.

매우 쉽다.
