아두이노로 쉽게 만드는 노트북 시건장치

톰 클란시스 2019. 6. 12. 03:32

728x90

SMALL

학교 대회 출품용으로 RFID 방식 노트북 시건장치를 만들었다.

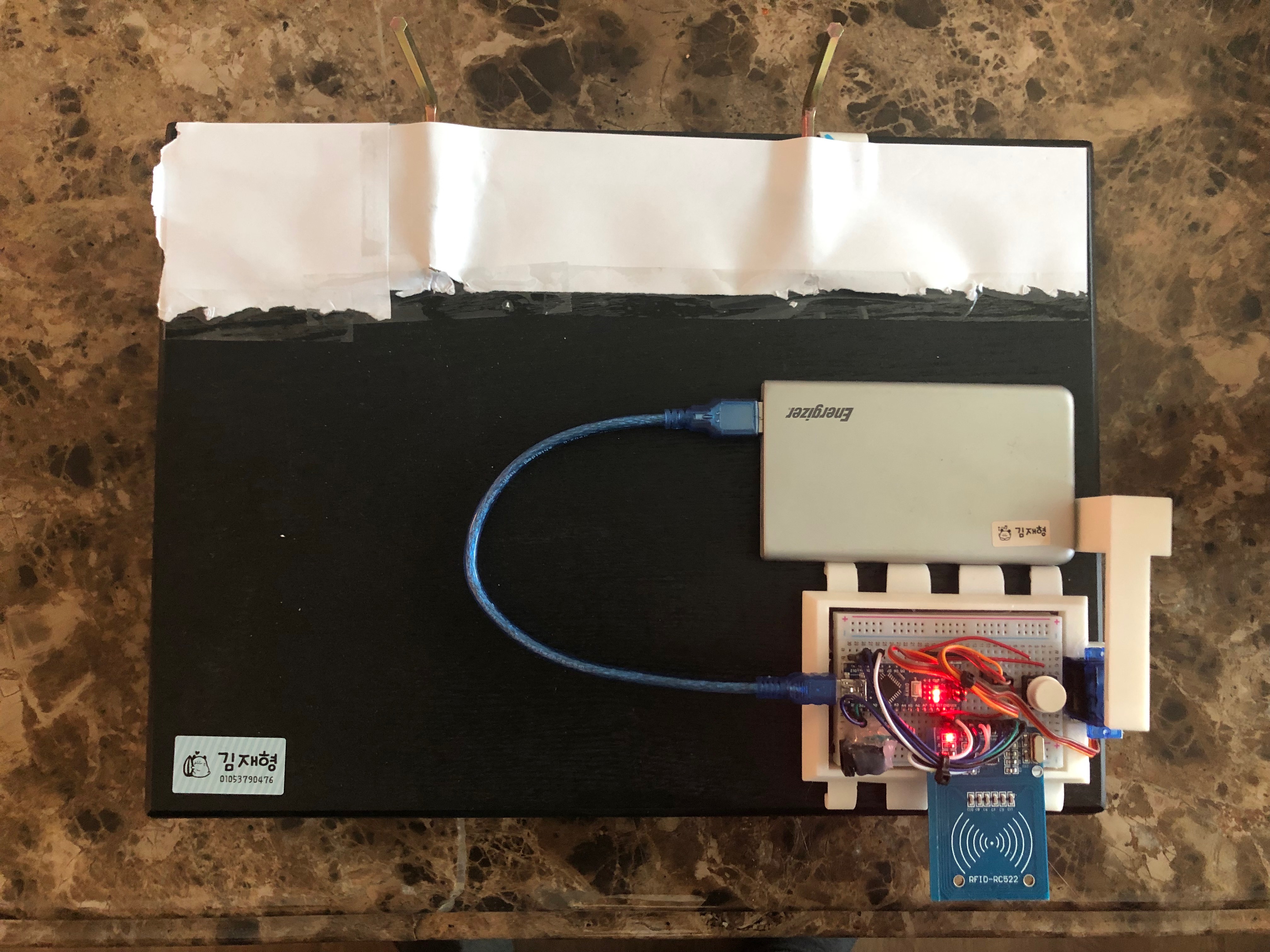

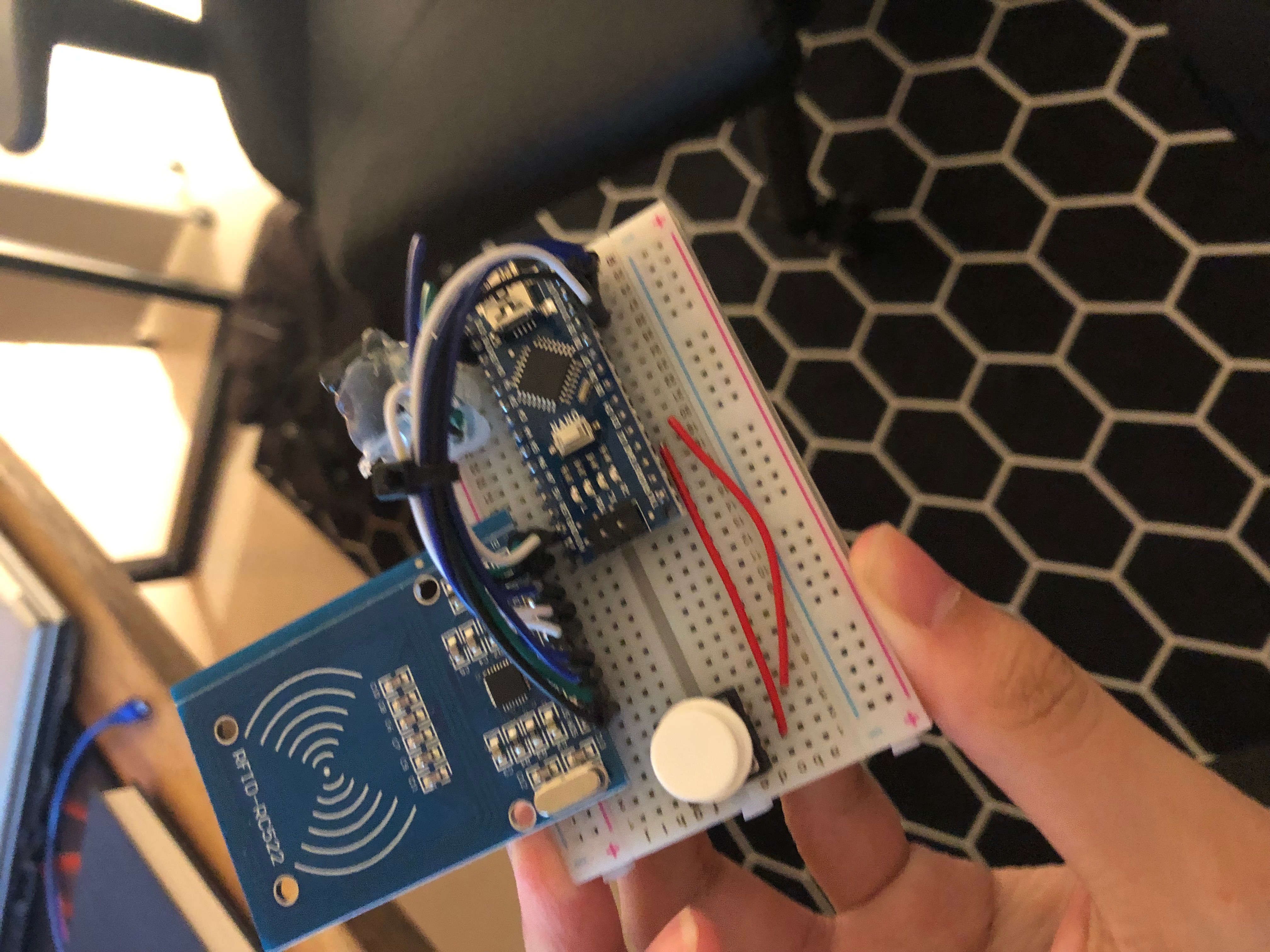

사진의 하얀 버튼이 잠그는 버튼이고, 파란 부분에 RFID 칩을 가져다 대면 서브모터가 돌아가 잠금이 해제되는 방식이다.

#include <MFRC522.h>
#include <Servo.h>
#include <SPI.h>
#define SS_PIN 10
#define RST_PIN 9
#define DOOR_PIN 8
#define openpin 2

Servo myServo;

#define REGCARD 2 //등록된 카드 개수

int per [][4] = {
  {103, 156, 147, 174}, //카드 1
  {21, 141, 179, 107}, //열쇠고리

};

MFRC522 rc522(SS_PIN, RST_PIN);

int doorstate = 0;
int doorst = 0;

void setup() {
  pinMode(2, INPUT_PULLUP);
  myServo.attach(3);
  Serial.begin(9600);
  SPI.begin();
  rc522.PCD_Init();                              // Init MFRC522 card
  Serial.println("doorlock started!");
  pinMode(DOOR_PIN, INPUT);
  pinMode(openpin, INPUT_PULLUP);
}

void loop() {
  if(digitalRead(openpin)==LOW)
  {
    noteclose();
  }
  if (!rc522.PICC_IsNewCardPresent()) return;    // Look for new cards
  if (!rc522.PICC_ReadCardSerial()) return;  // Select one of the cards
  for (int k = 0; k < 2; k++)
  {
    if (rc522.uid.uidByte[0] == per[k][0])
    {
      if (rc522.uid.uidByte[1] == per [k][1] && rc522.uid.uidByte[2] == per [k][2] && rc522.uid.uidByte[3] == per [k][3])
      {
        dooropen();
      }
    }
  }
  if (doorstate == 0)
  {
    unknowncard();
  }
  doorstate = 0;
}

void noteclose()
{
    Serial.println("door close!");
    myServo.write(90);
}

void dooropen()
{
  Serial.println("door opened!");
   myServo.write(0);
  doorstate = 1;
}

void unknowncard()
{
  Serial.println("Unknown card...");
  Serial.println("PLZ Register card tag -- ");
  Serial.print(rc522.uid.uidByte[0]);
  Serial.print(",");
  Serial.print(rc522.uid.uidByte[1]);
  Serial.print(",");
  Serial.print(rc522.uid.uidByte[2]);
  Serial.print(",");
  Serial.print(rc522.uid.uidByte[3]);
  Serial.println("");
}

코드는 요런 식으로 어찌 저찌 코딩하면 된다. ~~따로 코드 리뷰는 하지 않는다...~~
